検査の自動化 開発事例①
デジタルリレー自動検査装置

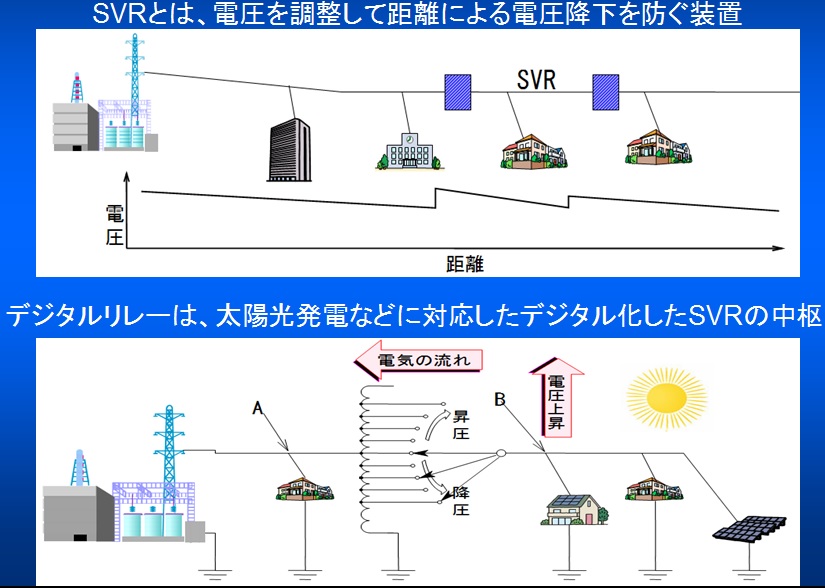

配電線路内に於ける電圧安定化装置(SVR)において、制御を行うデジタルリレーの無人自動検査を実現しました。

自動化による効果

検査時間20時間が4時間に短縮

時間短縮
操作簡易
品質向上
無人化
開発者コメント

試験装置の開発に先駆け検査対象となる製品の特長を理解するのに苦労しました。それぞれに対応した検査における電気回路に汎用性を持たせ、さらに製品からの出力をPLCにて遅延なく信号を受け取る工夫を取り入れました。その結果、シンプルで且つ、検出力が高く・高速に処理ができる検査方法が確立できました。

特徴

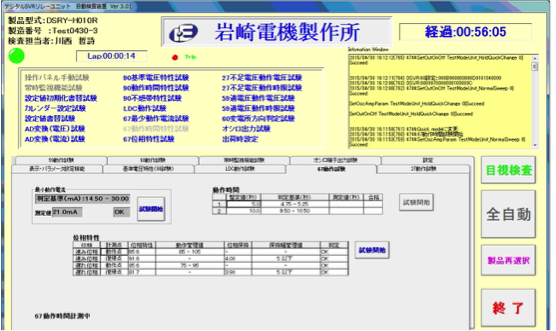

・コンピュータとPLCを組み合わせ検査、測定の自動化を図り、その検査結果をデータベースに蓄積し、検査記録書を発行します。

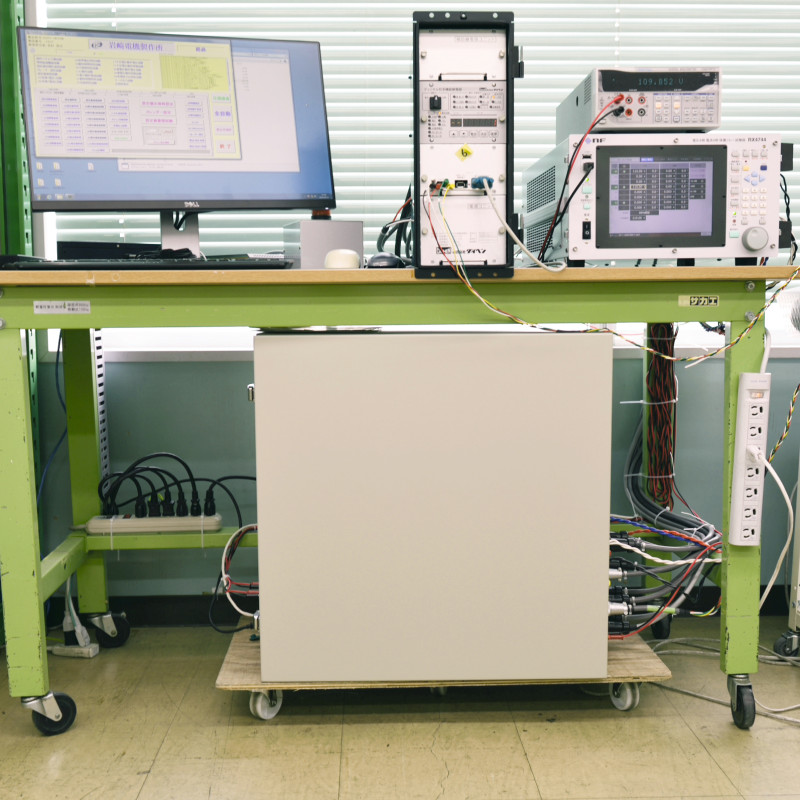

使用機器

・コンピュータ(Corei3以上)

・PLC(Keyence KV5000)

・リレー試験器

・デジタルマルチメータ
